导轨式温度变送器

关键字:导轨式温度变送器
SBWR/SBWZ导轨式温度变送器采用二线传送方式(两根导线作为电源输入,信号输出的公用传输线)。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4~20mA的输出信号,变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

一、导轨式温度变送器概述:
      SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式(两根导线作为电源输入,信号输出的公用传输线)。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4~20mA的输出信号,变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
二、导轨式温度变送器特点:
      1、采用环氧树脂密封结构,因此抗震、耐温,适合在恶劣现场环境中安装使用。
      2、现场安装于热电阻、热电偶的接线盒内,直接输出4~20mA,这样既省去较贵的补偿导线费用,又提高了信号长距离传送过程中的抗干扰能力。
      3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
      4、量程可调,并具有线性化较正功能,热电偶温度变送器具有冷端自动补偿功能。应用面广,既可与热电偶、热电阻形成一体化现场安装结构,也可作为功能模块安装入检测设备中。
三、导轨式温度变送器主要技术指标:
      1、输入:热电阻Pt100、Cu50、Cu100
                    热电偶K、E、S、B、T、J、N
      2、输出:在量程范围内输出4~20mA直流信号可与热电阻温度计的输出电阻信号成线性,可与热电阻温度计的输入温度信号成线性;可与热电偶输入的毫伏信号成线性,也可与热电偶温度计的输入温度信号成线性。
      3、基本误差:±0.2%、±0.5%
      4、传送方式:二线制
      5、变送器工作电源电压最低12V,最高35V,额定工作电压24V。

导轨式温度变送器

      6、负载:极限负二载电阻按下式计算
                    RL(max)=50×(Vmm-12)
           即24V时负载电阻可在0~600Ω范围内选用)额定负载250Ω。
           注:量程可调式变送器,改变量程时零点与满度需反复调试;电偶型变送器在调试前须预热30分钟。
      7、环境温度影响≤0.05%1℃
      8、正常工作环境:
          a、环境温度 -25℃~+80℃
          b、相对湿度5%~95%
          c、机械振动f≤55Hz振幅<0.15mm

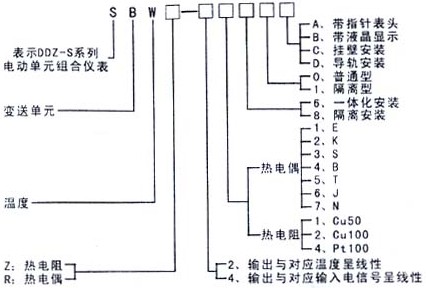

四、导轨式温度变送器型号、类别:

型号

传感器分度号

最大量程规定

规定最小值量程范围(上限下限之差)

SBWR-2160

E

0~800℃

300℃

SBWR-2260

K

0~1300℃

400℃

SBWR-2360

S

0~1600℃

600℃

SBWR-2460

B

0~1800℃

800℃

SBWR-2560

T

0~400℃

200℃

SBWR-2660

J

0~1200℃

300℃

SBWR-2760

N

0~1200℃

400℃

SBWR-4160

E

0~800℃

300℃

SBWR-4260

K

0~1300℃

400℃

SBWR-4360

S

0~1600℃

600℃

SBWR-4460

B

0~1800℃

800℃

SBWR-4560

T

0~400℃

200℃

SBWR-4660

J

0~1200℃

300℃

SBWR-4760

N

0~1200

400℃

SBWZ-2160

Cu50

-50~150℃

50℃

SBWZ-2260

Cu100

-50~150℃

50℃

SBWZ-2460

Pt100

0~600℃

50℃

SBWZ-2460

Pt100

-100~200℃

50℃

SBWZ-4460

Pt100

-200~600℃

50℃

导轨式温度变送器

五、导轨式温度变送器接线方式:
      热电阻三线制变送器安装接线图


导轨式温度变送器热电阻二丝制变送器安装接线图


 导轨式温度变送器



      热电偶变送器安装接线图


导轨式温度变送器


      导轨式变送器安装接线图


导轨式温度变送器

      一体化液晶显示变送器接线图



导轨式温度变送器

六、热电偶温度变送器校验步骤:
         1、校验时,在输入端接入电位差计,输出信号为电动势,在输出端接上24VDC稳压电源并串接上标准电流表。
         2、调零:反接信号输入线,使电位差计输出校验现场室温对应电动势,调整电位器Z,使电流表读数为4mA。
         3、调满:正接信号输入线,使电位差计输出满量程对应电动势,调整电位器S,使电流表读数为20mA。(该电动势为满度电动势减去室温对应电动势后的值)
        例:在校验现场室温为7℃,输入信号为K,量程为0~1000℃的温度变送器标定,通过查表得知7℃对应电动势为0.277mV,1000℃对应电动势这41.269mV,反接后,电位差计输出0.277mV,调整电位器Z,使电流表读数为4mA;正接后电位差计输出读数为40.992mV(41.269mV~0.277mV),调整电位器S,使电流表读数为20mA。
七、热电阻温度变送器校验步骤:
      1、标定时,按以上典型接线图接线,在输入端接入标准电阻箱(如ZX-25a),在输出端接上24VDC稳压电源并串接上标准电流表。
        2、改变信号源发生器(电阻箱),使之等于量程的下限值,调整电位器Z,使电流表的读数为4mA,改变信号源,使之等于量程的上限值,调整电位器S,使电流表的读数为20mA即可。
        例:输入型号为Pt100量程为0~100℃的温度变送器。正确接线后,电阻箱输出100Ω,调整电位器Z,使电流表读数为4mA;电阻箱输出读数为138.50Ω(即热电阻在100℃时相对应的电阻值),调整电位器S,使电流表的读数为20mA。

 其它温度变送器产品

 DWR-200、210型二线制热电偶温度变送器

 DWZ-200、210型二线制热电阻温度变送器

 DWR型导轨式系列温度变送器

 DWZ型导轨式系列温度变送器

 SBW-644系列现场安装数显温度

 SBWR、SBWZ系列一体化温度现场显示防爆温度变送器

 SBWR、SBWZ系列就地温度显示仪

 SBWR、SBWZ系列导轨式温度变送器

 SBWR、SBWZ系列数显型一体化温度变送器

 SBWR、SBWZ系列一体化温度变送器

 SBWR、SBWZ系列温度变送模块
