电磁流量计要经过五项检测才算合格，哪究竟是哪五项呢？今天我们就和大家谈谈电磁流量计出厂前的检定。
一、电极的极化电压测量
极化电压大小决定于电极材料的"电极电位"和液体的性质，测量值可能在几mV至几百mV之间。因为实际上运行中两电极被污染情况不可能完全相同对称，于是两电极上的电压形成了不对称的共模电压。不对称的共模电压就成为差模信号，造成零点偏移。
电极与液体间极化电压将有助于判断零点不稳或输出晃动的故障是否由于电极被污染或覆盖所引起的。用数字式万用表2V直流档，分别测两电极与地之间的极化电压(电磁流量计可以不停电测，也可停电测)。
二、信号电缆干扰的测定
为判断零点变动是否由于受信号电缆干扰电势影响，需测定干扰大体范围和对电磁流量计的影响程度。信号电缆受外界静电感应和电磁感应干扰会使电磁流量计零点变动。
三、测定有无接地电位
电磁流量汁在正常使用过程中，如传感器附近电(力)机状态变化(如漏电)，接地电位会产生变化而引起零点变动。检查是否有这方面影响，可将转换器工作接地C端子与保护接地G端子短路，以零点(或指示值)变动判断有否接地电位。
四、电极接触电阻测量 测出的电极对地电阻与原测量值比较有以下不同趋向： 用万用表测量时注意以下各点：
(1)两电极阻不平衡值增加(即差值增加)，
(2)电阻值增加，
(3)电阻值减少。
这三种迹象可分别判断以下几种可能故障原因：
(1)电极部位有一只电极绝缘有较大下降，
(2)电极表面绝缘层覆盖，
(3)电极表面和衬里表面附着导电沉积层。
以上几种故障可能性，亦可作为预测产生故障的前兆。
(1)电阻值应在测棒接触端子的瞬间读取指针偏传最大值，测量值应以最初一次所得为准。如重新测量因极化作用所测各值足不一致的；
(2)测两电极阻值时，接地端测棒极性必须相同，即用电表同-一根测棒，正极棒接电极，负极棒接地。
(3)测量要用同一型号万用表，并用同一量程，常用1.5V电池工作范围的测量档，如：×lkn档。
五、管道杂散电流流向判别
有时侯为寻找管道杂散的干扰源在流量传感器上游还足在下游，以缩小搜索范围，设法减小或消除杂散电流干扰影响。

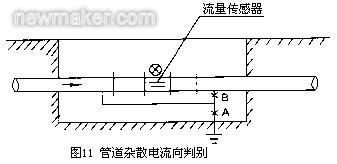

以上文第八节案例12(第24页)为例说明具体做法。如图11所示，与管道电气绝缘的流量传感器上下游跨接导线和接地线的A、B两点，分别接入电流表。在A点测得电流为60mAAC，B点电流为零，说明干扰源头在流量传感器的上游。
