电磁流量计几种安装形式详解

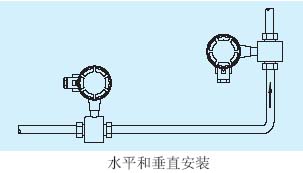

水平和垂直安装
传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。
传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
安装电磁流量计传感器安装要注意以下几个问题：
一、安装场所普通电磁流量传感器的外壳防护等级为IP65（GB4208规定的防尘防溅水级），对安装场所的要求是：
1）测量混合相流体时，应选择不会引起相分离的场所；
2）选择测量管内不会出现负压的场所；
3）避免安装在电动机、变压器等强电设备附近，以免引起电磁场干扰；
4）避免安装在周围有强腐蚀性气体的场
所；
5）环境温度一般应在-25~60℃范围内，尽可能避免阳光直射；
6）安装在无振动或振动小的场所。如果振动过大，则应在传感器前后的管道加固定支撑。
7）环境相对湿度一般应在10%~90%的范围内；
8）避免安装在能被雨水直淋或被水浸没的场所。如果传感器的外壳防护等级为IP67（防尘防浸水级）或IP68（防尘防潜水级），则最后两项可以不作要求。
二、直管段长度电磁流量计对表前直管段长度的要求比较低。一般，对于90°弯头、T形三通、异径管、全开阀门等流动阻力件，离传感器电极轴中心线（不是传感器进口端面）应有3-5D的直管段长度；对于不同开度的阀门，则要求有10D的直管段长度；传感器后一般应有2D的直管段长度。当阀门不能全开时，如果使阀门截流方向与传感器电极轴成45°安装，可大大减小附加误差。
三、安装位置和流动方向电磁流量传感器可以水平、垂直或倾斜安装。水平安装时，传感器电极轴必须水平放置。
这样可以防止由于流体所夹带的气泡而产生的电极短时间绝缘；也可防止电极被流体中沉积物覆盖。不应将传感器安装在最高点，以免有气体积聚，安装在管系最高处，为不良的安装位置，应予以避免。
垂直安装时，应使流动方向向上，这样可使无流量或流量很小时，流体中所夹带的较重的固体颗粒下沉，而较轻的脂肪类物质上升离开传感器电极区。测量泥浆、矿浆等液固二相流时，垂直安装可以避免固相觉沉淀和传感器衬里不均匀磨损。在一向下管道出口处，为不良的安装位置，应予以避免。
传感器安装处应具有一定背压，传感器出口直接排空易造成测量管内液体非满管，为不良的安装位置，应予以避免。
为了防止传感器内产生负压，传感器应安装在泵的后面，而不应安装在泵的前面。
四、安装旁路管为了便于液流静止时检查和调整零点，中小管径应尽可能安装旁路管。在测量含有沉淀物流体时，应考虑便于清洗传感器的安装方式。
五、接地为了使测量准确和电极不会发生电流腐蚀，电磁流量传感器必须单独接地，并使传感器和流体大约处于相同电位。分离型电磁流量计，原则上接地应在传感器侧，转换器接地应在同一接地点，在大多数情况下，传感器的内装参比电极或金属管能确保所许的电位平衡。因此，可以通过内装的参比电极和金属管将管中流体接地，将传感器的接地片与接地线相连。
如果传感器安装于带阴极腐蚀保护管道上，除了传感器和接地环一起接地外，还要用粗铜线绕过传感器跨接在管道的两法兰上，使阴极保护电流与传感器之间。
电磁流量计在安装或运行期间流量显示负值这也算是正常现象了，重新安装。传感器没按流向标识安装，造成测量方向相反。出现了就故障肯定也会有解决的方法的，所以这个不用很担心的。
测量管道空管或没充满管，有气体存在。这时流量计会显示负数或流量值忽大忽小。传感器信号线接反，由于电磁流量计有正反向流量测量功能，显示反向流量。将信号线调换。让管道内充满被测介质，使流量计具备测量条件。
电磁流量计几种安装形式详解由捷特仪表 整理发表http://www.china-jtyb.com/

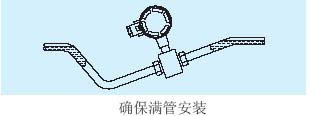

确保满管安装
确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。
如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

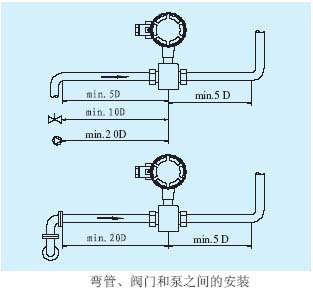

弯管、阀门和泵之间的安装
为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。
.jpg)
传感器不能安装在泵的进水口
为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。

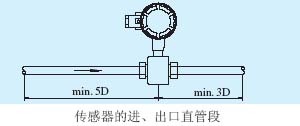

传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D，出口直管段≥3D（D为传感器公称口径）。
插入式进口直管段应≥ 20 D ， 出口直管段≥7D（D为传感器公称口径）。

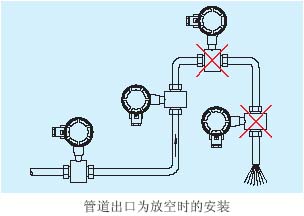

管道出口为放空时的安装
当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。
传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。
