差压变送器的安装图展示

发布时间：2012-7-4 9:14:42

差压变送器也属于压力测址仪表，因此差压变送器的安装要遵循一般压力测量仪表的安装原则.然而，差压变送器与取压口之间必须通过引压导管连接，才能把被测压力正确地传递到变送器的正负压室.如果取压口选择不当，引压导管安装不正确，或者引压导管有堵塞、渗漏现象，或者差压变送器的安装和操作不正确，都会引起较大的测量误差。

1、差压变送器安装图

压力变送器主要由测压元件传感器、测量电路和过程连接件等组成。压力变送器能将接收的气体、液体等压力信号转变成标准的电流信号(4~20mADC)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。防爆压力变送器采用全不锈钢结构，耐腐蚀性卓越，感压膜片为全不锈钢焊接结构，密封性能好，零泄漏，经典的惠斯登电桥结构确保了高稳定性和精度，抗过载抗冲击能力强，稳定性高，安装简便。

2、压力变送器安装图

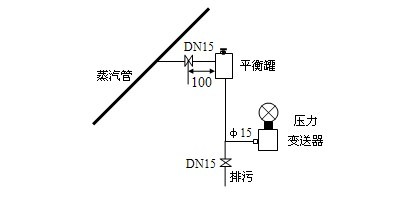

3、压力和差压变送器安装说明

取压点处应保证有直管段，两边各大于5D(管道通经)；

在蒸汽管道上取压时，应在管道的侧面安装引压管；

平衡罐应安装在引压管的最高点处；

排污管应在靠近变送器引压管连接处安装；

取压点与变送器的管道距离应大于1米；

变送器的安装位置应低于取压点的位置。

差压变送器的安装图展示来源 http://www.china-jtyb.com/
