涡街流量计的选型及订货

第一步 详细了解流量计测量介质及相关工艺参数
涡街流量计的正确选型需要详细了解以下工艺参数：

 在涡街流量计的选型时，要注意以下几点：
①涡街流量计是一种速度式流量计，旋涡分离的稳定性受流速分布影响，故对直管段有一定要求，一般是“前10D后5D；
②测量液体时，上限流速受压损和“气蚀”现象限制，一般为7m/s
③测量气体时，上限流速受介质可压缩性限制，下限流速受雷诺数和传感器灵敏度的限制，一般气体流速为7～40m/s，蒸汽的流速为7～40m/s；
④应力式涡街流量计对振动较为敏感，故在振动较大的管道安装流量计时，须有减振措施；
⑤应力式涡街流量计采用压电晶体作为检测元件，受温度限制，长期工作温度为 普通型: -40℃～+250℃,高温型: 100℃～+350℃

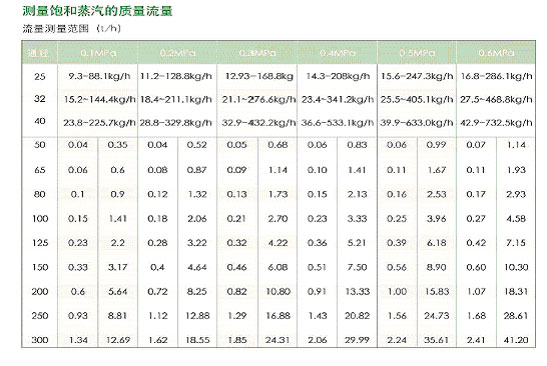

第二步 涡街流量计公称通径的选择及验证

第三步 FFM63选型表


例如：型号：FFM63DG25EDAAAE1600
说明：FFM63系列智能涡街流量计，DN25，测量气体，电源为24VDC（12VDC），带数字显示表头，输出信号为电流输出，传感器及旋涡发生体材料均为304不锈钢，高温型，额定压力为1.6MPa，防护等级为IP65，不防爆。
附：涡街流量计选型注意事项：
     ①涡街流量计是一种速度式流量计，旋涡分离的稳定性受流速分布影响，故对直管段有一定要求，一般是“前10D后5D”；
     ②测量液体时，上限流速受压损和“气蚀”现象限制，一般为7m/s
     ③测量气体时，上限流速受介质可压缩性限制，下限流速受雷诺数和传感器灵敏度的限制，一般气体流速为7～40m/s，蒸汽的流速为7～40m/s；
     ④应力式涡街流量计采用压电晶体作为检测元件，受温度限制，长期工作温度为：
     普通型: -40℃～+250℃
     高温型: 100℃～+350℃
