涡街流量计现场安装注意事项

涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此，对现场管道安装条件应充分重视，严格遵照使用说明书执行。

涡街流量计可安装在室内或室外。如果安装在地井里，为防止被水淹没，应选用涎水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止气泡和液滴的干扰，要注意安装位置(见图4)。

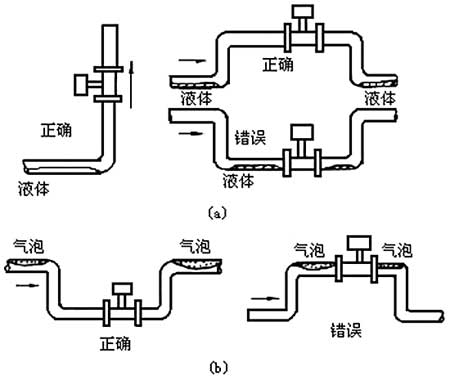

图4 测量含液体和含气液体的流量仪表安装

涡街流量计必须保证上、下游直管段有必要的长度(见图5)。

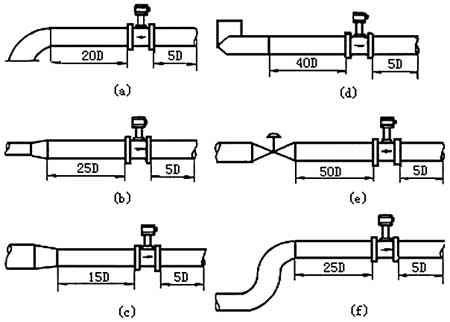

图5 涡街流量计对上、下游直管段长度的要求

在图5中，a为一个90°弯头，b 为同心扩管，c为同心收缩全开阀门，d为不同平面两个90°弯头，e为调节阀半开阀门，f为同一平面两个90°弯头。

传感器与管道的连接如图6所示，在与管道连接时要注意以下问题。

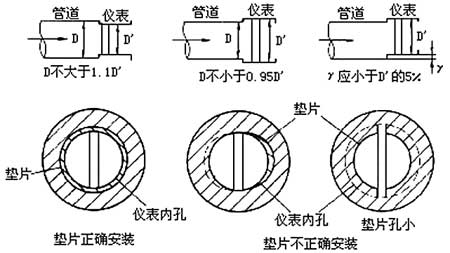

图6 传感器与管道的连接

① 上、下游配管内径D与传感器内径D’相同，其差异满足下述条件： 0.95D≤D’≤1.1D;

② 配管应与传感器同心，同轴度应小于0.05D’;

③ 密封垫不能凸入管道内，其内径可比传感器内径大1～2mm;

④ 如需断流检查与清洗传感器，应设置旁通管道(见图7);

图7 旁通管道示意图

⑤ 减小振动对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题来关注。首先，在选择传感器安装场所时尽量注意避开振动源;其次，采用弹性软管连接在小口径中可以考虑;第三，加装管道支撑物是有效的减振方法。

电气安装应注意传感器与转换器之间采用屏蔽电缆或低噪声电缆连接，其距离不应超过使用说明书的规定。布线时应远离强功率电源线，尽量用单独 金属套管保护。应遵循“一点接地”原则，接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地，转换器外壳接地点应与传感器“同地”。
