插入式超声波流量计如何安装

安装工具

安装插入式传感器需要使用专用的开孔定位工具、手电钻(最好是可高层调速)、扳手及改锥等工具。

安装距离

插入式传感器安装间距以两传感器的中心沿管轴方向的距离为准(详见示意图)，间距的计算方法是首先在菜单中输入所需的参数以后，查看窗口25所显示的数字，并按此数据安装传感器。

安装方式

插入式传感器安装方式只有一种，即Z法，通常管径在DN80mm以上都可使用。

安装点定位

将管道参数输入主机，计算出安装距离，然后根据安装距离定出两个传感器的位置(两个传感器一定要保证在同一轴面上)，安装距离为两个传感器的中心距。

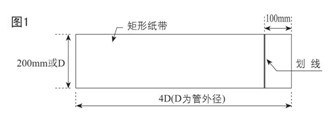

一、制作定位纸：取一条长4D(D为管径)，宽200mm(或D)的矩形纸带(根据现场情况，可以用防湿、防腐蚀的材料代替纸带)，在距边缘约100mm处划一条线；(如图1)

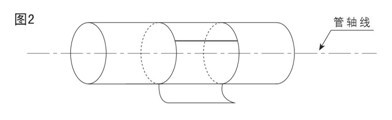

二、将定位纸缠绕在表面已清理干净的管道上，注意必须把纸两边互相重合对齐，才能使所划的线与管轴相平行；(如图2)

三、延长定位纸上的直线在管道

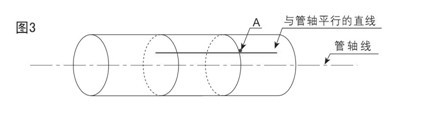

旋进旋涡流量计上划一直线，所划直线与定位纸一边缘相交点为A；(如图3)

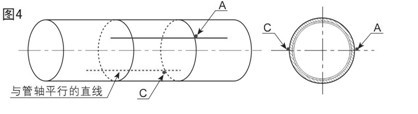

四、从A点开始，沿着定位纸边缘量出管道1/2周长，该平行交叉点为C，在C点划一条与管轴平行的直线(也就是与定位纸上的直线平行)；(如图4)

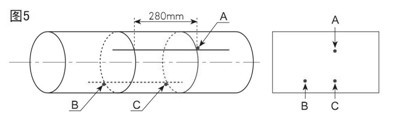

五、去掉定位纸，从点C开始，在所划直线上量出安装距离L，从而决定出B点。这样A、B两点为安装位置；例如L=280mm　(如图5)，将球阀底座分别焊接在A和B两点上，注意球阀座中心点一定要分别与A和B两点重合。

焊接球阀底座(如图6)

对于可焊接管材(如钢、不锈钢等)只需将球阀底座直接焊在管道外壁上(不锈钢管材需焊接不锈钢底座，订货时请注明)。焊前必须将焊点附近的管道表面处理干净，除掉锈迹油漆，如有防绣层的也应去掉，并用抹布蘸丙酮或酒精擦去油污和灰尘，然后焊接即可，但必须保证球阀底座中心点与A和B两点重合，焊接时注意一定不要夹杂气孔，以防漏水，甚至断裂。

对于不可直焊接管材(如铸铁、水泥管等)，需采用定制的专用管卡子(带密封用胶垫)，球阀底座已事先焊在管卡子上，将管卡子直接紧固到被测管道上，保证球阀底座中心点与A 和B两点重合。并将球阀涡街流量计底座紧固在管道外壁上，一定要密封好，以防漏水。将球阀底座上缠好生料带，拧上球阀。

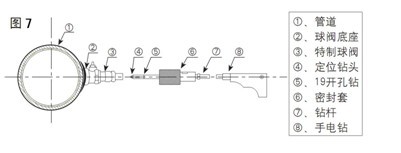

钻孔(如图7)

将开孔器密封护套与特制球阀外螺纹连接，拧紧后，打开球阀，推动钻杆直至与管道外壁接触，将手电钻与钻杆接好锁紧，接孔板流量计通电源，开始钻孔，在钻孔过程中电钻保持低速转速不要过快、以免卡钻，甚至钻头折断，钻透后，拔出钻杆直到开孔器钻头的最前端退至球阀芯后，关上球阀，卸下开孔器。

钻孔(如图8)

把锁紧螺母旋至传感器底部，将传感器旋入特制球阀导向螺纹，当旋至球阀芯时，打开球阀，继续旋入传感器，直至传感器前蒸汽流量计端伸出管道内壁，调整好传感器的角度，(两个传感器进线孔应同时向上或向下)，紧固好锁紧螺母,最后将线接好，用硅橡胶密封接线处。

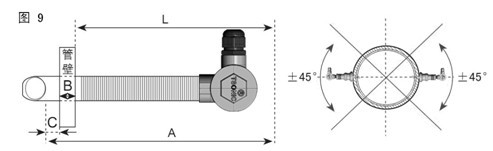

传感器伸入管内壁尺寸计算 (如图9)

插入式传感器为不锈钢模具精铸，传感器的长度A(出厂时A值已固定)和管壁厚度B已知，传感器留在管道外侧长度L也可测量， 只需L = A –B，并使C = 0 即可。

各型号的长度A值为： 标准插入型：A=195mm

                      加长插入型：A=310mm
