德尔塔巴流量计安装和维护

烟气测量或者带有颗粒的气体/液体测量有颗粒，堵的问题是大多数用户关心的问题。捷特公司保证，若介质中尘埃不大于130mg/m³, 对于JT均速管(德尔塔巴)的探头不需要进行任何维护和吹扫。从流体力学角度出发，在流体中的任何形状的楔物，在前端会出现流体堆积，使压力增高，在楔后压力减小，在运动中的尘埃无论高压有多大，低压有多小，都会有可能进入楔中的孔。在流体静止时，由于布朗运动，尘埃更会进入楔内孔里。所以问题不在于压力高低，也不于任种截面，而在于如何能让这些尘埃出来，不堆积。无疑，定时吹扫是一个解决方案。捷特仪表公司在探头上孔的分布和孔径上做了大量研究，孔径大(8毫米)异物容易进，也容易出；上下二个孔接近探头边缘(管道边缘)，异物不易堆积。孔径小，无疑会造成不容易进，也不容易出，而进是绝对的，多少只是时间问题。其它产品的孔要比ZK均速管(德尔塔巴)小得多。

通常的均速管的压力损失比孔板要小得多，只有孔板的5~10%；另一方面，由于压损小，会带来差压小（高压与低压的压差），使得对选择差压变送器的要求提高，成本增加，否则会使变送器的输出精度下降，因为量程无法做到满量程。所以一个好的探头必须兼顾到压损和差压二方面。GZ德尔塔巴的曲面设计充分考虑到了该因素，截面本身是对称的，曲面分为三部分（如下图），迎面部分为平滑段，使探头平滑地与介质接触；第二部分为加速段，将介质的流速平均加速三倍，通过增加与介质的接触面，提高迎面段的压力；第三部分为高低压分界尖峰，突然阻力消失，在探头后面形成低压区，实际的彩色速谱可以充分反映介质流速的变化。所以说，ZY德尔塔巴探头的设计满足了压损小和差压大的要求。.

安装要求
1、对于I型的传感器，已将检测杆与一段管道焊成一体，安装时必须使传感器在流体流动方向内。要求工艺管道的内径与传感器的内径一致，或至少在上游直管段所要求的长度范围内传感器的轴线与管道轴线夹角尽可能为零。

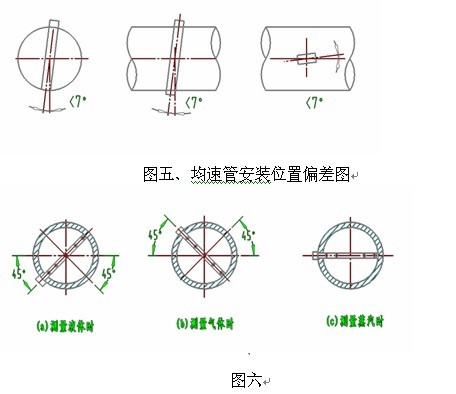

其他类型的传感器是将其检测杆插入工艺管道中，安装时除了总压孔应正对流速方向外，必须保证传感器检测杆与工艺管道的轴线垂直，其允许的位置角压偏差如图五所示。
传感器总压孔中心与管道轴线夹角应小于7°
传感器检测杆沿管道直径方向插入到底部，其角度偏差小于7°
对于垂直管道传感器可安装在管道水平面沿管道圆周360的任何位置上，高低压引压管应处于同一平面上，由图六（a）所示；当测量液体时，应向下侧倾斜安装如图六（b）所示；当测量气体的蒸气时应向上倾斜安装如图六（c）所
示。
2、直管段
由于传感器是以速度面积法为基础，采用近似积分理论，用较多的点来描述。
分布方程，并且是在充分发展的速度分布条件下建立的。所以，为了能得到一个理想的分布，必须在传感器前后有一定长度的直管段（见下表）

注：（1）表中“D”为管道内径。
（2）在管道段不足的情况下，上游应占管道全长的70％，下游占30％，此时仍可给出稳定的示值，但准确度下降。
  4.1.3夹紧传感器的装置应保证不泄露，不松动，不位移。
4.2维护
4.2.1传感器应在工艺管道大修时进行定期清洗，清洗的办法很多，例如用气源吹除检测管内积存污秽；用煤油和软丝刷洗净，使各取压孔保持通畅。
4．2.2可能产生故障的原因及清除办法见下表：
