智能涡街流量计电气接线图

发布时间：2012-8-13 9:28:57

智能涡街流量计电气接线图

一般情况智能涡街流量计安装在易受电噪声干扰的现场，应使用屏蔽线缆。接线端子螺丝与屏蔽线缆良好的固定，高温、低温或空气含油、溶剂、其它腐蚀气体，应考虑到适用于这种现场的屏蔽线缆。

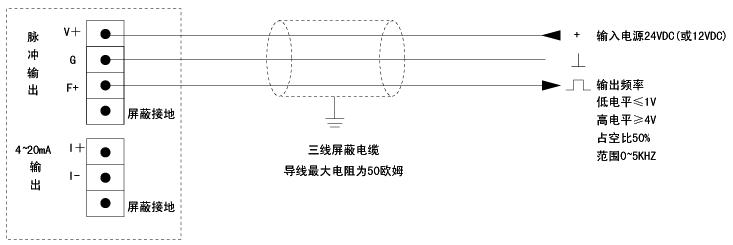

涡街流量计脉冲频率信号输出的接线，频率信号采用三线制输出，24V电源

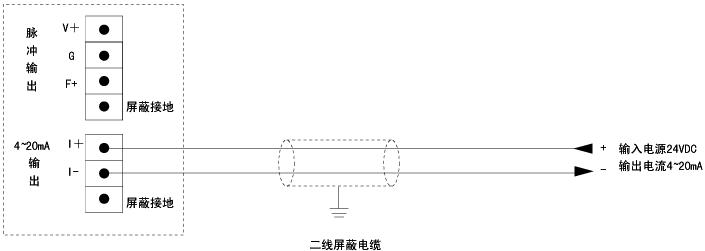

4-20mA信号输出接线

4-20mA标准信号是采用二线制输出，供电电源为24V
