在孔板流量计选型时，首先根据基本参数选定，其次要计算出该流量计的差压值，配合差压变送器才称之为一体化孔板流量计，差压变送器输出的是4～20mA的差压电流，4mA对应差压值为0，20mA对应变送器的最大差压值某个差压值对应差压电流=（16/最大差压值）* X + 4差压电流输入流量积算仪的流量值，王工教你利用公式计算孔板流量计差压值：
举例：
差压变送器的量程是0～1000kpa ，流量计的量程是25～250m3/h
变送器输出电流公式，差压电流=16/1000*X+4,(△P=X)

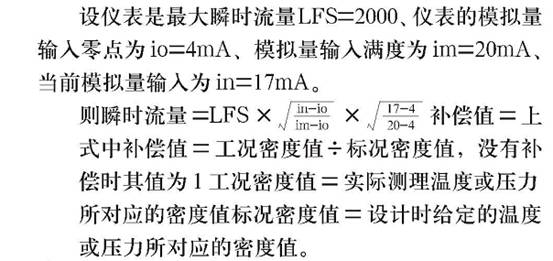

1.变送器△P=0时，电流=4ma, 瞬时流量=250×√（4-4）/（20-4）=0 m3/h
(不带温压补偿，所以不用考虑补偿系数)
2.变送器△P=10时，电流=4.16ma, 瞬时流量=250×√（4.16-4）/（20-4）=25 m3/h
3.变送器△P=89时，电流=5.424ma, 瞬时流量=250×√（5.424-4）/（20-4）=75 m3/h
4.变送器△P=1000时，电流=20ma, 瞬时流量=250×√（20-4）/（20-4）=250 m3/h
流量与差压的关系:
流量=流量计满量程*（√差压值/差压值满量程）
