插入式电磁流量计的安装实图

发布时间：2012-5-2 8:24:22

插入式电磁流量计的安装实图

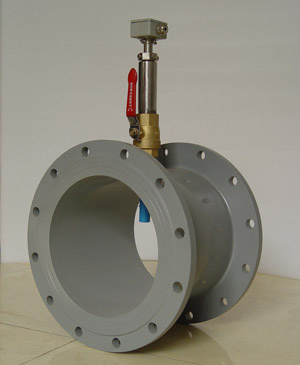

(一)插入式电磁流量计安装垂直安装传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
(二)插入式电磁流量计安装——倾斜安装
　　其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。
　　插入式电磁流量传感器插入点有两种方法：一是插入到被测管道的中心轴线上，二是插入到管道内壁为管道的0.25d处。
