插入式超声波流量计安装调试步骤
一、数据输入步骤：
（1）首先用盒尺量出被测管路的周长。
（2）打开仪表，接通电源，仪表显示超声波流量计版本号或菜单第一项内容。
（3）按菜单键，仪表显示输入菜单号码=-------------；再按10仪表显示输入管道外周长，将用盒尺测量出的周长直接输入。
例：周长为318mm，直接按3、1、8后按确认键。
（4）按▼/-键进入 1 1 号窗口 仪表显示管外径。
（5）按▼/-键进入 1 2 号窗口，输入被测管路壁厚后按确认键。
（6）按▼/-键进入 1 4 号窗口，选择被测管路材质，按确认键后用▼/-键选择，仪表显示不同材质，选择完毕，再按确认键。
例：管路为碳钢，即仪表显示0、碳钢，然后按确认键。
（具体材质见说明书9页菜单 1 4 ）
（7）按▼/-键进入 1 6 号窗口，选择被测管路衬材，输入方法同（6）。
（8）按▼/-键进入 2 0 号窗口，选择流体类型，输入方法同（6）。
（9）按▼/-键进入 2 3 号窗口，选择探头类型，按确认键，选择“5，插入B型探头”，输入方法同（6），按确认键。
（10）按▼/-键进入 2 4 号窗口，选择安装方式，选择“Z法安装”，
按确认键。
（11）按▼/-键进入 2 5 号窗口，窗口自动显示出探头安装距离。
（12）按菜单键 输 4 0 ，进入40号窗口，窗口显示阻尼系数，按确认键 输入20，再按确认键。
(13)按 ▼/- 键进入4 1 号窗口，窗口显示低流速切除值，按确认键后输0.03，再按确认键。
（14）按菜单键输入26，进入2 6号窗口，选择“1，固化参数 并总使用”然后按确认键。
二、传感器安装点的选择：
测量点要尽量选择距上游10倍直径，下游5倍直径以内均匀直管段，没有任何阀门、弯头、变径等干扰流场装置，流体必须为满管。
三、安装方法：

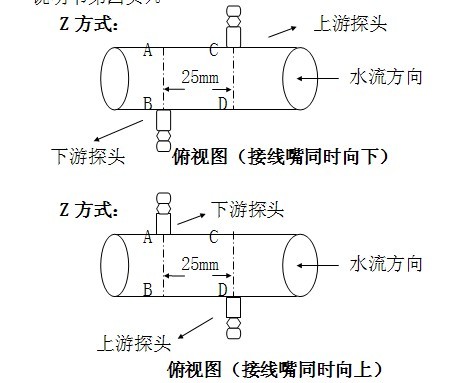

1、Z方式安装：以管路周长为200mm为例
（1）在管路一面外侧划一长十字为A点，以十字为中心用盒尺向另一侧量出1/2周长，即100mm，该点为B点。根据仪表菜单 2 5显示安装距离，例如安装距离为25mm，从A点向一侧量出25mm为C点和上面一样从B点向另一侧量出管路1/2周长为D点，B、D两点连接，D点划十字，A、D两点即为两个探头安装点，B、C两点也可为两个探头安装点，以现场情况而定。
（2）插入式探头则以A、D两点为中心焊接好探头底座。确保焊接周边不渗水，漏水。底座螺纹上顺时针缠绕生料带或油麻，再将球阀通过丝扣连接于底座上，旋开球阀。安装开孔工具，开钻打孔，孔打通后，缓慢向外旋出钻头，并迅速关闭球阀（也可再迅速开启、关断球阀，放出少量水以冲出打孔时的残留铁屑）根据钻头的进深，确定管壁及结垢总厚度。根据管壁及结垢厚度，确定探头的插入深度；旋转探杆，调节声楔面收发波束角度（插入式探头的安装方式详见说明书第四页）。
.jpg)
2、安装完毕后，按菜单 9 0 显示上游= 下游= Q值= 上游、下游为信号强度，应大于60以上。上、下游数据接近。Q值为信号质量，应在60以上。如信号强度不理想，应旋转一侧探头一圈（向内或向外），同时观查信号强度变化，75-85之间最好。如还不行，应检查流体内是否含有大量气泡，或流体不满管。例：上游=87.5 下游=86.5 Q值=70(Q值总在60-80之间变化)为好。再按菜单 9 1 号窗口，仪表显示信号传输比，此值应尽量调到100%，最次在（100±3）%范围内波动。
