玻璃板液位计有六种型式，其中反射式和透光式是基型，基型加上蒸汽夹套或照明灯或防霜玻璃板便成了其它几种型式。而反射式和透光式的区别主要在于垂体缮构上的不同，前者用一块玻璃板、一块视窗盖板，后者用两块玻璃板、两块视窗盖板，前者用u形螺栓，后者用光六角螺栓。下面通过介绍透光式破璃板液位计的装配工艺．，寨说明玻璃板液位计的装配要领。

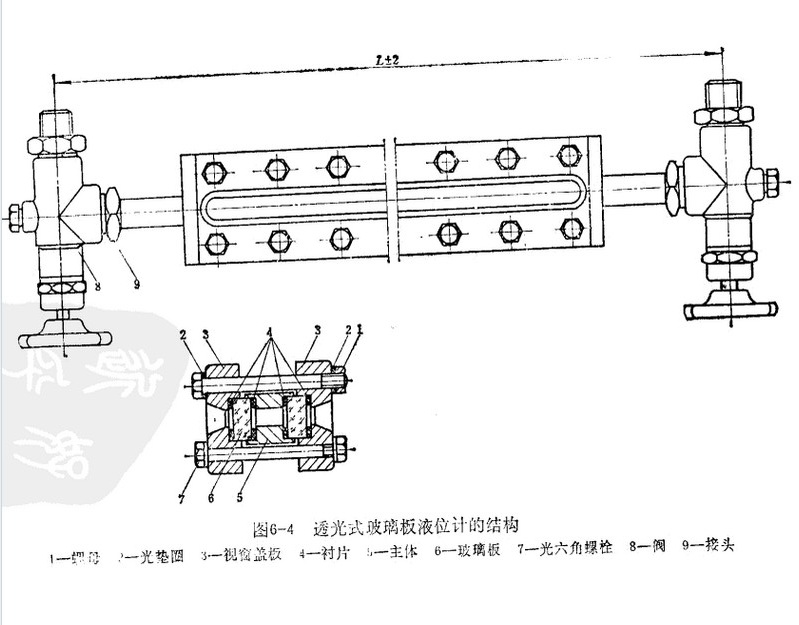

1．透光式玻璃板液位计的结构和装配透光式玻璃板液位计的结构如图6-4所示。它由主体5、视窗盖板3、玻璃板8和阀8等组成。装好的液位计应进行k5倍￡俸压先的油压密封试验，历时20zb时，要求无渗漏，无玻璃爆裂。。
(1)用漆刷仔细清除主体5和视窗盖板3上的杂物，并检查零件加工面上是否有驵显缩现、裂痕等损伤。
(2)装主体部件把一块视窗盖板3放在工作台上，便其加工面(有长槽的一面)向上，并在它的第二排和第五排两个交叉孔中各插入一根套有垫圈的M10 X l 20光六角螺栓7，螺纹部分向上，然后按图6-4所示的剖面图顺序，依次在盖板的长槽里放上衬片4、玻璃板6(磨砂的一面向上)、衬片4、主体5、衬片4、玻璃板6(磨砂的一面向下)、衬片4，再将另一块视窗盖板3(长槽的一面向下)穿过螺栓7盖在上面，在两根螺栓上套入垫圈，旋上螺母。
双手握住主体5的连接头，左右摇动几下，使衬片4在在长槽内伏贴、平整，并将玻璃板6尽量置于长槽的中间位置，适当地拧紧(但不要太紧)螺母l，固定各零件的相对位置。
将套有垫圈的光六角螺栓7从同一方向插入视窗盖板余下的十个孔中，放入垫圈，旋上螺母，然后根据左右对称、受力均匀的原则，按图6-5顺序，分3至5次依次拧紧螺母，夹紧玻璃板。
(3)装阀 用接头9将阀8旋(左旋)在主体5两端的连接头上，使连接头与阀8的内平面接触，接头9的六角平面与阀8之间应有3至4毫米的间隙。
用扳手扳紧接头9和阀8，并使阀8的轴线方向与玻璃视窗平面垂直(90°±2°)，上、下阀的方向必须一致。
2．耐压试验 把装好的玻璃板液位计放在架子上，一只阀关紧，另一只阀打开，并接上油泵，控制液位计内的油压逐渐上升到1．5倍工作压力，观察液位计是否渗钚。玻璃板是否爆碎，衬片是否破裂，如无上述现象，则将阀全部关紧，使主体内部仍保持1．5倍的工作压力，静置20d,,时后，观察液位计应无渗漏，玻璃板、衬片无碎裂。放去剩油，阀端旋上胶俐宋护螺母，试验即为合格。
液位计主体若有渗漏，则需重新扳紧12只螺母，使其受力均匀，再做试验。若玻璃板或衬片有破裂现象，则需将液位计全部拆下，仔细检查主体的长槽平面是否平整光洁以及衬片的质量是否好，外观是否平整，换去不合格晶，重新装
配，重新试验。
