捷特电磁流量计安装对于管道要求

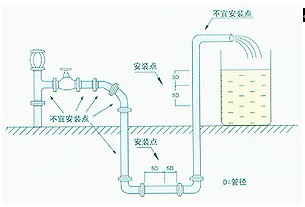

1. 选择充满液体的直管段，如管路的垂直段（流向由下向上为宜）或充满液体的水平管道（整个管路中最低处为宜），在安装与测量过程中，不得出现非满管情况;
2. 测量位置应选在探头上游大于5D和下游有3D直管处；
3. 测量点选择应尽可能远离泵、阀门等设备，避免其对测量的干扰；
4. 测量点选择应尽可能远离大功率电台、强磁场干扰源等。

<!--[if !vml]--><!--[endif]-->
选择安装位置时需特别注意

●测量电极的轴线必须近似于水平方向；

●测量管道内必须安全充满液体；
●流量计的前方最少要有5×D（D为流量计内径）长度的直管段，后方少要有3×D（D为流量计内径）
长度的直管段，为方便安装和拆卸，可在流量计后加装管道伸缩节。

<!--[if !vml]--><!--[endif]-->
●流体的流动方向和流量计的箭头方向一致；
●管道内如有真空会损坏流量计的内衬，需特别注意；
●在流量计附近应无强电磁场；
●在流量计附近应有充裕的空间，以便安装和维护；
●若流量管道有振动，在流量计的两边应有固定的支座；
●测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D（D为流量计内径）长度；
●为方便今后流量计的清洗和维护，应安装旁通管道，并且保证流量计前5D和后3D的直管段。

<!--[if !vml]--><!--[endif]-->
●安装聚四氟乙烯内衬的流量计时，连接两个法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，最好用力矩扳手；

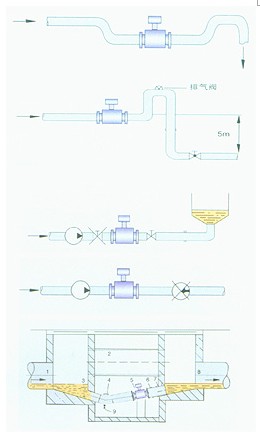

●应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处；

●应安装在管道的上升处；

<!--[if !vml]--><!--[endif]-->
●在开口排放的管道安装，应安装在管道的较低处；

●若管道落差超过5m，在传感器的下游安装排气阀；





●应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游
●传感器绝对不能安装在泵的进口处，应安装在泵的出口处
●在测量井安装流量计的方式
1.入口 2.溢流管 3.如口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀 9.排污阀
