电磁流量计防护等级、口径及详细功能选择
如何选择防护等级
• IP65：室内安装，或不易被雨淋的室外场合；
• IP68：潜水型，长期工作在阴井、管道沟、易被水泡的场合。IP68只适用分离型连接，而转换器只能放在IP65的场合中。
如何选择其他功能
1、供电方式的选择
依据用户要求可选择220VAC、24VDC供电，用户有特殊要求时可以定制。
2、数据传输方式的选择
根据用户的要求，仪表与中控室之间的数据传输方式可以采用传统的4-20mA，或频率/脉冲输出方式,这两种方式是标准配置，可选择的通讯方式有RS485、MOD-BUS、HART、PROFIBUS-DP，这些通讯方式同时可以向上位机传输多种仪表测量参数。
3、结构形式的选择
流量计传感器和转换器之间的连接方式分为一体型和分离型，一体型主要用于IP65的环境中，分离型适用于IP68的环境中或高处安装、低处巡检的场合。
4、接地法兰或接地电极的选择
在工业塑料管道中安装电磁流量计时，请为仪表配置接地电极或接地法兰，以确保仪表的等电势接地可靠。保证测量过程流量显示的稳定性。
5、防爆结构的选择
在化工应用场合中，如果流量计要安装到危险区域，请选用隔爆型电磁流量计。
如何选择口径
电磁流量计口径选择需要综合考虑以下几个方面：
1、 工艺管道尺寸：一般情况下口径的选择要和工艺管道的尺寸一致。
2、 工作流量：流量计的工作流量与流速成正比例关系，为确保电磁流量计在工作时能够保证测量精度，综合各种因素，建议用户使用的工作流速在0.5m/s-3m/s。
流量和流速之间的换算公式如下：
Q=V×π×D2×3600/4 =0.002826VD2
式中：Q--m3/h,V-m/s,D-mm
若所选择的电磁流量计的内径与工艺管道的内径不符，应进行缩管或扩管。
• 若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
• 从产品价格上考虑，可能的情况下，可以选择较小口径的电磁流量计，相对减少投资。

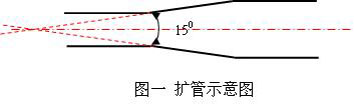

• 管道缩、扩径时，角度不能超过150，否则将影响测量精度。扩、缩管示意图如图一所示。
